Pulver        control
Kiesl Elektronik GmbH
Schichtdickenmessung vor Einbrennen
Pulvercontrol-System zur Verhinderung
von Fehlbeschichtung vor Einbrennofen
Gas - Luft - Partikelgemisch (Metall/Kunststoff)
Pulver - Control
Sensor
  Granulat
    Metall
Kunststoff
Steuerungs-
anlage
Sprühkopf-
Pistole
RS 232
0 - 10 Volt / 0 - 5 Volt
0 - 20 mA / 4 - 20 mA
Arbeitsweise:
verlustfrei,
ohne Reibungs,
Druckverluste

Einsatzgebiete:
Pulverbeschichtung
Plasmatechnologie
Talkumbestäubung
Lasermaterialauftrag
Qualitätssicherung
u.v.m. ...
Pulverdurchfluss- Überwachung
Schaltschrank-Display
Messauswertung
Zeitverlauf
5 Zeitzonen
Automatische
(Tune Taster),
Grenzwerterfassung
Datenspeicher
Steuerungsverknüpfung
Zur SPS

Einsatzgebiete:

  • Durchflussmesser Pulver in Beschichtungsanlagen der Lackierindustrie
  • Duchflussüberwachung in der Nanotechnik
  • Durchfluss kontrollieren von Partikel-Gas-Gemisch in der Oberflächentechnik
  • Durchfluss-Überwachung Plasmaspritzen, z.B. Solartechnik
  • Pulver-Durchflussmessung zur Qualitätssicherung
  • Durchflusskontrolle zur Automatisierung und Materialeinsparung in der chem. Industrie
  • Durchflussmessung zur Automatisierung und Materialeinsparung, Lebensmittelindustrie
  • Durchflusskontrolle Partikel-Gaskonzentration in der Umwelttechnik
  • Durchflusskontrolle in Talkumüberwachung, Gummiindustrie, Kunststoffindustrie
  • Durchflussmessung in keramischer Beschichtungstechnik
  • Durch Kalibrierung kontinuierliche Schichtdicke gewährleistet.
    Graphik Pulvercontrol Zeitdiagramm mit Bedienungsfeld
    Länge ca 18cm
    Graphik Pulvercontrol Zeitdiagramm mit Bedienungsfeld
    Länge ca 16cm

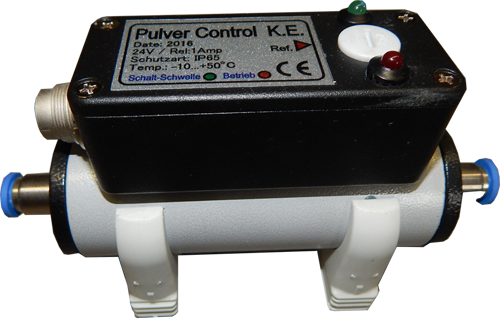

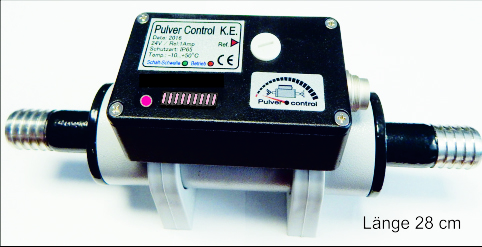

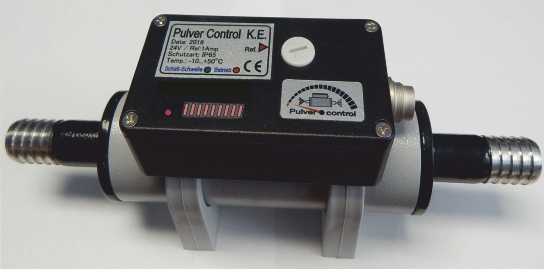

    Pulver-Sondersensor 1/2 zoll mit Balkenanzeige / Relaisausgang
    Graphik Pulvercontrol Zeitdiagramm mit Bedienungsfeld
    Länge ca 28cm

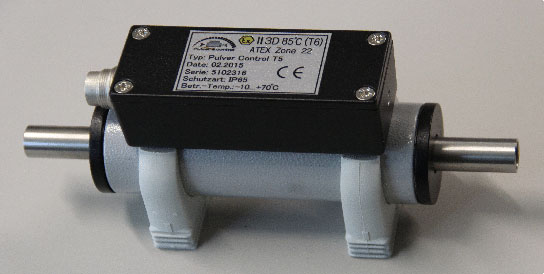

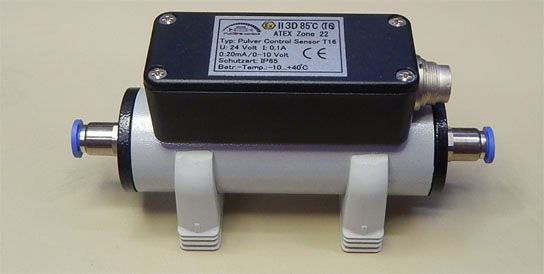

    Technische Daten Pulvercontrol-Sensor:
    Aluminium Gehäuse - Kunststoff Rohrbefestigung
    Standart Durchflussbohrung 4mm, 6mm, 11mm bzw. nach Kundenvorgabe
    Anschluss: 11mm Edelstahldüsen, 1/8 Zoll Verschraubung "Pneumatik Systeme"
    Betriebspannung: RS 232 24Volt, 0-10V, 4:20 mA 24 Volt
    Stromverbrauch: max 30 mA
    Messauflösung in allen Systemen 12bit (1 : 4096)
    Arbeitspunktanpassung intern einstellbar, Verstärkungs-Faktor 1 bis 10fach
    Messwert Dämpfung: 6 Programme für Mittelwertbildung von 1 - 512 intern einstellbar
    Anschluss: Rundsteckverbinder nach IEC 60130-9
    Durchflussrichtung: beidseitig möglich
    Einbaulage: horizontal, auch vertikal
    Messdaten Pulvercontrol-Sensor: RS 232 max. 10 Werte / Sekunde - Baudrate 9600
    Messdaten: 0-10V - 4:20 mA je eingestelltem Mittelwert über 100 Perioden /Sek.
    Explosionsschutz: II 3D 85°C (T6) ATEX Zone 22
    Pulvercontrol   Applikation
    Sensoren:
    Typ: PCS-1

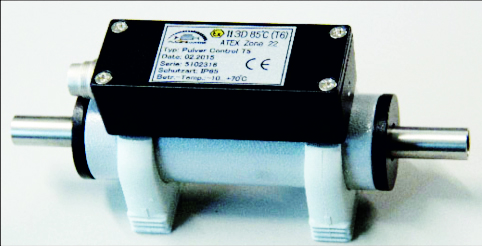

    Sensor: PCS-1
    11mm Schlauchdüsen
    Schnittstelle:  RS232
    0-10 Volt / 4:20 mA
    Typ: PCS-2

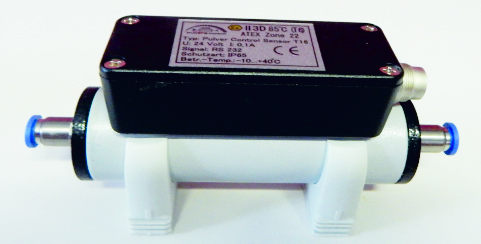

    Sensor: PCS-2
    Schnellkupplung-Schlauch 8mm / 6mm
    Schnittstelle:  RS232
    0-10 Volt / 4:20 mA
    Typ: PCS-3

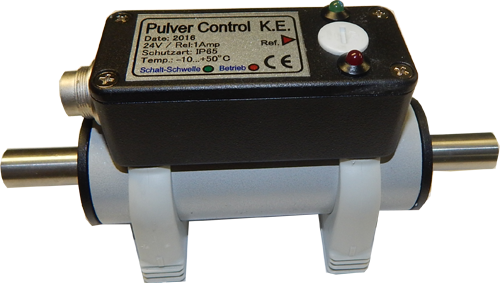

    Sensor: PCS-3
    11mm Schlauchdüsen
    Schaltausgang-Relais
    Schaltausgang-Transistor
    Typ: PCS-4
    Sensor: PCS-Sonder
    1/2" Schlauchdüsen
    Schaltausgang-Relais
    Schaltausgang-Transistor
    Balkenanzeige
    Einsatz:
    Pulverstromüberwachung von Venturi (Injektor)- Sensoren in Pulverbeschichtungsanlagen
    Kontrolle Pulverdurchfluss in Anlagen mit Dichtstromtechnik (HDLV)
    Messung und Kontrolle Materialauftrag in Laserbeschichtungsanlagen
    Messung und Durchflusskontrolle von Materialauftrag in Plasmabeschichtungsanlagen
    Überwachung und Kontrolle des Durchflusses von Additivstoffen in Fertigungsanlagen (z.B.Trennstoffe, Schüttgut, Talkum in Kabelfertigung, Gummiindustrie etc.)
    Pulverdurchfluss Anzeige und Auswertegeräte
    Typ: PCL-1
    Anzeige Labor- PCL-1
    Kleinsteuerung / Kabelsatz
    Funktion:  Kleinsteuerung für Anzeige von Zeitverlauf
    des Messsignals. Umfangreiche Anpassung
    der Messwerte, Grenzwerteinstellung, Speicher-
    funktion, Zeitzonen, Displaygröße ca. 60 x 20 mm
    Betrieb 24 Volt ca.200mA
    Schnittstelle:  RS 232
    Spannung: -- Schreiber, Speicher-
    oszillograph verwenden
    Typ: PCM-1
    Einbaumodul für Pulvercontroll Steuerung: RS232 PCM-1
    Funktion:  Einsatz in Mehrlinien-Steuerungen,
    gleiche Funktion wie Laborgerät zur
    individuellen Einstellung jeder Linie
    einer Pulveranlage mit Hubgeräten
    bzw. mehreren Pulverpistolen.
    Schnittstelle:  RS 232
    Datenauswertung Pulver-Control
    Bedienung je Linie Pulver-Control
    Marker
    Memory Ein
    Mess-Signal
    Marker
    100%
    Absolut -Wert
    momentan
    Marker
    Grenzwert
    Messwert
    OK
    Taste
    Memory
    friert
    Momentan-
    wert ein
    Messwert
    unterhalb
    Taster tune
    automatische Mess-
    bereichseinstellung
    Taster-Zeitprogr.
    für Durchlauf 4 Prog.
    15 sec. - 15 min
    Taster
    Grenzwert
    Neben dem Einsatz bzw.
    Anschluss an eine SPS
    stehen zahlreiche Versionen
    von Informations- und
    Visuellen Systemen zur
    Verfügung. Der Einsatz
    von Kleindisplays mit zeit-
    licher Darstellung des
    Messwertverlaufs ist optimal,
    um hier frühzeitig Änderungen
    (Störungen) zu erfassen.

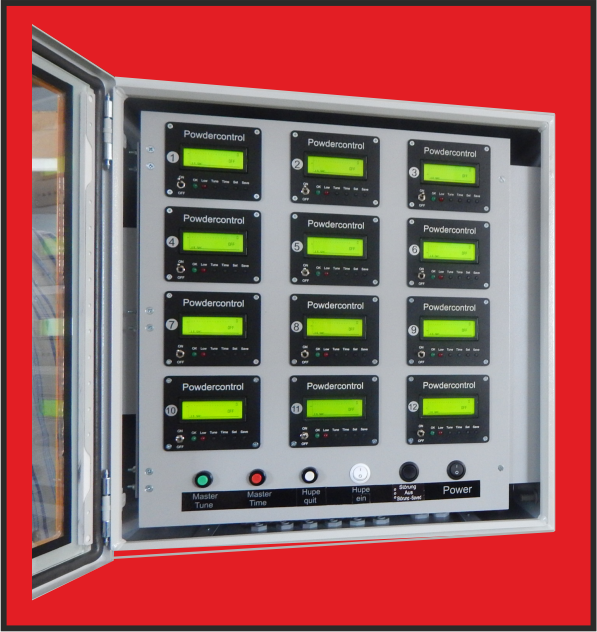

    Einsatz-Beispiele für Schaltschränke, Steuerung mit 24 Linien der Durchflussüberwachungs Anlage.
    Modul sowie Front-Einbautafeln nach Kundenvorgaben.
    Vernetzungen, Signal-Anschlüsse, Abmessungen etc. können wunschgemäß realisiert werden.
    Anwendungsbeispiele

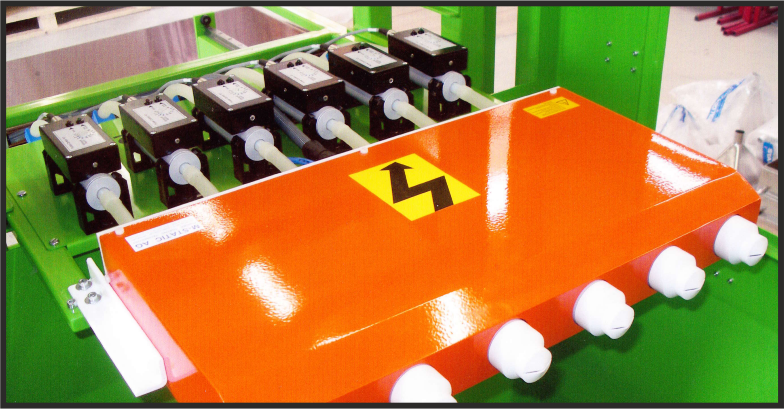

    Qualitätssicherung einer Lackier-
    anlage mit 6 Pulver-Pistolen sowie
    6 Sensoren Einsatz an Pipeline Rohr-
    Pulverbeschichtungs-Anlage
    Unterschiedlicher Pistolenbetrieb von wechselnder Pistolen On-Schaltung sowie Betrieb von
    Lückensteuerung wird mit einfacher Schnittstelle zur Pulveranlage bzw. SPS vernetzt.
    Datenspeicherung Überwachung
    Pulverdurchfluss - einer Linie
    Software für Labor-. und Testanlagen Einsatz. Betrieb
    mit Kleinadapter- Steuerung auf kundeneigenem Laptop
    für eine Sensorlinie. (Bildschirmausdrück!)
    Lieferung von Software - Kleinsteuerung
    mit USB-Anschluss und Netzteil.
    Bestell-Typ: PCDV-Labor
    Pulverdurchfluss Langzeit-Überwachung
    Ergänzend zur Pulvercontrol-Sensorüberwachung
    Lückenlos protokollierende Steuerung für Datenerfassung
    in 24-Stunden-Echtzeit.
    Speicherung auf USB-Stick: Stunde, Tag, Monat, Jahr, in 2-
    Sekunden-Speichertakt.
    Ausführungen-Linien: 4, 8, 12, 16 Pulveranlagen USB-
    Stick-Daten als Stundenprotokoll nach Datum-jpg-Grafik
    sowie zusätzlicher CSV-Datei (Excel).
    Berechnungen, Tabellen, Statistik, Mathematische Funktionen,
    Grafische Darstellungen u.v.m.
    Beispiel 8 Pistolen Pulveranlage Screenshot
    Auszugsbeispiel CSV Datei für Excel Auswertung

    KIESL ELEKTRONIK GmbH Spezialist für Durchflussauswertung

    Gründung 1987 - Entwicklung und Fertigung von Industrie-Elektronik-Systemen.
    In der Beschichtungstechnik wurde vor mehr als 15 Jahren ein Mess-System zur
    Überwachung des Pulverausstoßes entwickelt. Einfachste Bedienung, aussage-
    fähige Display-Technologie, Entlastung und Einsparung von Personal-,
    Materialkosten sowie Qualitätssicherung. Amortisation der Anlage bereits
    in kurzer Zeit.

    Technische Informationen:

    Für die Anpassung an SPS-Maschinensteueranlagen bieten wir Zusatz-elektroniken
    zum Umsetzen der Sensor-Software RS232 / 0-10 V Spannungs-signal sowie 4-20 mA
    Stromausgang an. Mit unserer CSV-Software können mehrere Signale seriell und als
    ein gemeinsames Signal mit entsprechenden Adressen versehen, datenmäßig erfasst
    werden. Weiterhin ist es möglich, die zeitliche Auswerte-Elektronik zum Anschluss an
    andere Sensorarten als Applikation anzubieten, wozu wir technisch und personell
    bestens gerüstet sind (z.B. Temperatur, Zeitverhalten einer Temperaturüberwachung
    in Brennöfen).

    Anfragen werden kurzfristig und kompetent bearbeitet.
